[Exercise 02] Red LED 점차 빠르게 깜빡이기

Exercise 02_Red LED 점차 빠르게 깜빡이기



---

< Software Development Process >





< A Simplified Software Development Flow >





< Requirements for Embedded System Development >

> Hardware schematic: The design of hardware system

- 어떤 hardware components가 사용되었는지

- hardware system이 어떤 특징을 제공하는지

- 어떻게 hardware components가 서로 연결되는지

- features가 어떻게 사용되는지



> Datasheet

- Specifications of each hardware component

- What and how many interfaces a hardware component provide



> Programming manual

- Initialization procedure

: 자동차의 ignition system(점화 시스템)과 같이, HW component의 일부를 초기화하여 기능을 시작한다.

- Memory map

: 컴퓨터 시스템에서 사용되는 주소 공간을 나타내는 방법

: a HW component를 프로그래밍하는데 사용되는 memory addresses

(What a specific bit in the memory map means)

- State machine

: How an event modify internal state(s) of a HW component





< About MSP-EXP432P4111 >





< Initialization code >

> Reset_handler() in startup_msp432p411_ccs.c

: 프로세서가 처음 실행할 때 동작하는 reset event



> SystemInit( );

: system_msp432p4111.c에 있다

: MSP-EXP432P4111의 초기화 단계에 필요한 일을 수행



> _c_int00( )

: C 프로그램을 돌리는데 필요한 단계를 수행

예) BSS initialization

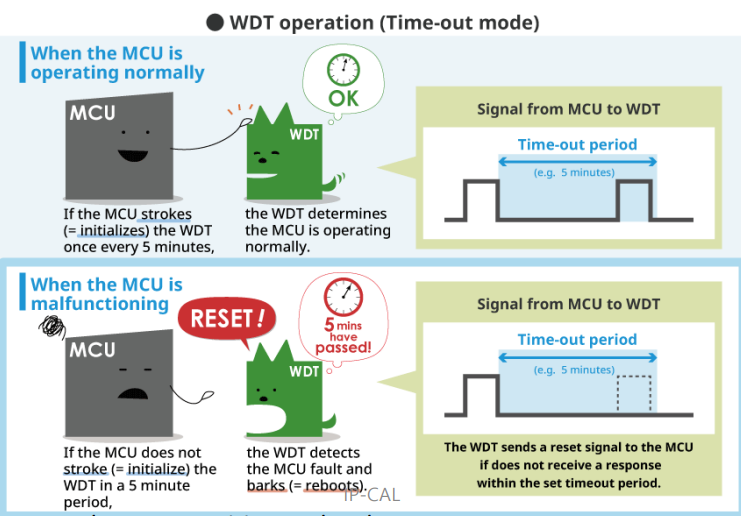

< Watchdog Timer (WDT) >

: microcontroller(MCU) 프로그램이 out of control(제어 불능)인지, 작동이 중지되었는지를 모니터링하는 타이머

*데드락에 빠졌는지 확인한다

: 프로그램을 재시작하지 않는 이상 특정 시간 간격 후에 초기화하는 타이머

: 정상 작동 중에는 정기적으로 watchdog 타이머를 리셋하여 경과 시간이 지나지 않게 해야한다.

오류로 인해 컴퓨터가 watchdog을 재설정하지 못하면 타이머가 경과되고 시간 초과 신호가 생성된다.

time-out 신호의 발생은 컴퓨터의 루프가 정상적으로 동작하고 있지 못함을 나타는 신호이다.

발생 시 이를 대처하기 위해 시스템을 안전한 상태로 두고 정상 작동을 복원(재시작)

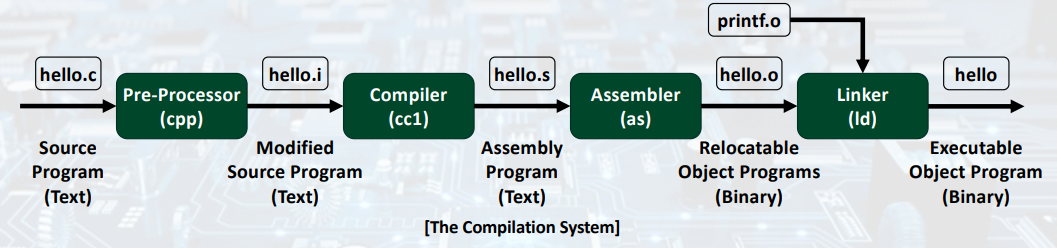

< Compilation System >

- The individual C statements는 다른 프로그램에 의해 일련의 low-level machine-language 명령어로 번역된다.

- 유닉스 시스템에서 source file을 object file로 translation하는 과정은 compiler driver에 의해 수행된다.



1. Preprocessing phase (Pre-Processor)

: "#" character로 시작하는 directives에 따라 C program을 수정한다

예) #include <stdio.h>



2. Compilation phase (Compiler)

: Source Program → Assembly language Program(text)

: Assembly language is useful

∵서로 다른 high-level languages에 대해 다른 compilers로 공동의 output language를 제공하기 때문



3. Assembly phase (Assembler)

: Assembly Program(text) → Relocatable Object Programs(binary)



4. Linking phase (Linker)

: Relocatable Object Programs(binary) → Executable Object Program(binary)

: merging을 다루고 executable object file을 생성한다.





< Compilation System - Example >





< Download the Executable Binary (Click “Flash”) >

- 이전에 flash하여 생성된 binary는 삭제되고 새 binary가 flash된다

- 약 100만 번 이상 flash하면(썼다 지웠다 하면) 일부분이 wore-out(마모)될 수 있으므로

새 binary에 대해 단순 쓰기만 했는지, flash까지 해주었는지 검증이 필요하다.





< Volatile Memory vs Non-Volatile Memory >

- Volatile memory (휘발성)

: device에 전원이 들어올 때에만 데이터가 유지되는 메모리



- Non-volatile memory (비휘발성)

: device에 전원이 꺼지더라고 저장된 정보가 유지되는 메모리



---

< Excercise 02 >

> Exercise Objective

빨간색 LED 가 켜졌다가 꺼지면서 깜빡이도록 설계한다.

처음엔 느리게 깜빡이다가 점차 속도가 빨라지도록 설계하는 것이 이 프로젝트의 목표이다.



> 코드

#include "msp.h"

void main(void)
{
  WDT_A->CTL = WDT_A_CTL_PW | WDT_A_CTL_HOLD; //stop watchdog timer

  P1 -> DIR |= BIT0; //P1.0을 output으로 설정
  P1 -> OUT = BIT0; //P1.0에 Red LED 켜기

  int i;
  int k=100000;

  while(1) {
    for(i=0; i<k; i++)
      P1 -> OUT = 0;

    for(i=0; i<k; i++)
      P1 -> OUT = 1;

    if(k>5000)
      k -= 2500;
  }
}

*BIT0: 0번 비트가 1로 설정된 값을 나타내는 매크로 상수( 00000001 )



---

자료는 이화여자대학교 윤명국 교수님의 임베디드시스템및실험 강의에서 가져온 것입니다.
